RRESCCUBE-R
津波・火山
避難シェルター
誘発的な甚大災害に備える最上位モデル。杭基礎に本体を緊結し、水密扉・耐熱扉と特殊止水ジョイントで、津波や火砕流から人命を守ります。
- 函体
- 3〜5本（前室あり）
- 設計
- 特殊構造計算
- 基礎・建具
- 杭基礎／水密扉・耐熱扉
- 附帯設備
- 換気・酸素・電気供給
- ジョイント
- 津波：特殊止水／火山：超耐熱
- オプション
- 開口部・上部ハッチ・CO₂除去装置・半地下対応
Concept
「流されない」という、
安心。
レスキューブは、東日本大震災の経験から生まれた避難シェルターです。浮上型シェルターの「流される」不安を解消するため、本体を地上に固定する潜水固定型という発想で設計されました。
本体は、建物の消防用防火水槽として実績のある工場製PCコンクリートボックス。中の水が漏れないということは、外からの水も侵入しにくいということ。これを地上に固定し、水密扉を取り付けることでシェルターになります。
鉄筋コンクリート造のため漂流物の衝撃や火災に強く、ボックスを連結して規模を拡張できます。特殊工法に頼らず一般的な建築技術で施工できるため、地元の設計事務所・建設会社と連携して全国に設置できるのも特長です。平常時は「流されない防災倉庫」として活用できます。

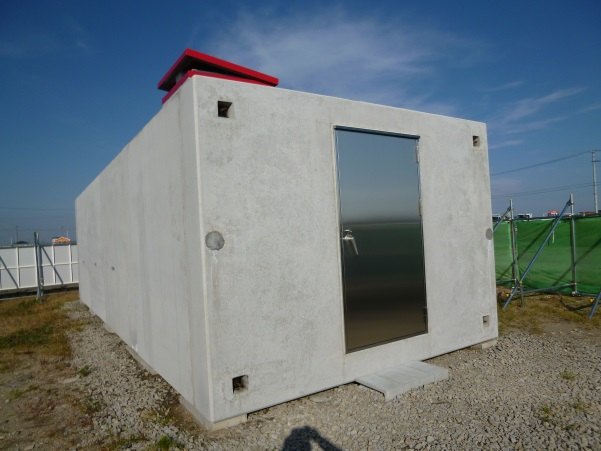

YURIAGE, MIYAGI
名取市閖上 実験棟（2014年公開）
Patent
特許取得
第5637414号／実用新案 第3193067号Factory build
3週間〜
工場でのユニット製作（受注後の目安）On-site install
約3日
クレーン1台・バックホー1台で据付Design wave height
10m
津波高10mに耐えうる構造技術（R）Lineup
災害に合わせて選ぶ、
3つのタイプ。
想定する災害と用途に応じて、ボックスの本数・基礎・建具・附帯設備を変えた3つの基本形を用意しています。いずれも建築確認申請に対応した個別設計です。
GRESCCUBE-G
竜巻・台風
避難シェルター
突発的な異常気象に備える標準モデル。重量基礎と防水扉で強風・飛来物・浸水に耐え、企業や施設の一次避難所として費用対効果に優れます。
- 函体
- 2〜3本（前室なし）
- 設計
- 一般構造計算
- 基礎・建具
- 重量基礎／防水扉
- 附帯設備
- 換気・電気供給
- ジョイント
- 標準止水
- オプション
- 開口部・半地下対応
BRESCCUBE-B
地震・火災
防災倉庫
日常の備えとしての規格モデル。土間基礎と防撃扉で、備蓄品や貴重品を地震・火災から守ります。戸建住宅の庭やガレージ横にも設置でき、最も手が届きやすいタイプです。
- 函体
- 1〜2本（前室なし）
- 設計
- 規格品対応
- 基礎・建具
- 土間基礎／防撃扉
- 附帯設備
- 換気・電気供給
- ジョイント
- 標準止水
- オプション
- 開口部
※ 掘り下げた土砂で盛土する「半地下型（築山タイプ）」は実用新案登録の仕様です。価格は規模・地盤・オプションにより変動するため、現地調査のうえ個別にお見積りします。
Technology
レスキューブを支える、
6つの技術。
01 — CONSTRUCTION
最短3週間で完成させる工法技術
工場製作のモジュール型ユニットを組み合わせる方式。規格品を用いるため設計コストを抑え、受注生産でも短期間で製造できます。
- PCコンクリートボックス（工場製）
- ユニット組立式・短工期
- クレーン1台＋バックホー1台で施工
02 — STRUCTURE
津波高10mに耐えうる構造技術
浮力対策として本体と基礎・杭を緊結する「ホールディング基礎工法」。国土交通省の津波ガイドラインに沿った構造計算で設計しています。
- ホールディング基礎工法（特許工法）
- ガードバンパー／ガードウォールOPTION
03 — COMMUNICATION
外界とつなぐ情報通信技術
災害時・非常時に外部と連絡を取り、情報を得るための装備を、用途に応じて実装します。
- AMラジオ・テレビ・屋内アンテナ
- 衛星電話・防災無線要相談
04 — LIFELINE
避難者を護るライフライン技術
ぎりぎりまで避難でき、外気温の変化に強く、72時間の待機を可能にするための装備群です。
- 二重水密扉・屋上避難ハッチ
- 外断熱・遮熱外装
- 酸素・CO₂除去・LED照明・太陽光パネルOPTION
- ポータブルトイレ・非常食・飲料水OPTION
05 — MENTAL CARE
避難者のメンタルケア技術
閉ざされた空間でのストレスを和らげる内装・備品。段ボール家具の採用など、目的に合わせた空間づくりを提案します。
- クッションボックス・クッションマット
- 明かり取り窓・部分照明
06 — MAINTENANCE
いつでも機能できる保守管理技術
「いざ」という時に確実に機能するよう、機器と備蓄品の定期点検・更新を含めた保守管理体制を構築します。
- 水密扉・換気・ハッチ・警報器・電源の定期点検
- 備蓄品の定期点検・更新
Patented Methods
- ホールディング基礎工法シェルター本体と基礎・杭を緊結し、浮力や外力に抵抗する工法。現場打ち工法とPC併用工法。
- マルチコネクタースリーブ止水性能を持つ特殊フランジ付スリーブ。換気・電気などの配線・配管を本体に接続できます。
- 自閉式換気扇水位の上昇に合わせて気道を自動で閉塞し、水位が下がると自動復旧する津波シェルター専用の換気装置。
- グレモンハンドル付建具ひとつのハンドル操作で複数箇所をロックし高い密閉性を保持。津波用には6点連動式も装着可能。
- シェルター専用外装部材衝撃吸収と断熱を兼ねた複層構造の外装。用途に合わせた外装装飾が可能です。
- ガードバンパー／ガードウォール漂流物の衝撃から本体を守る装置。本体外装への装着と、周囲への配置で大型漂流物に対抗。
特許 第5637414号実用新案 第3193067号PCT国際出願 PCT/JP2015/051336商標登録「レスキューブ」
Capacity & Customize
規模も、仕様も、
ニーズに合わせて。
ボックスカルバートは奥行き方向への連結はもちろん、横並び・積み重ねも可能。収容人数や敷地条件に合わせて規模を決め、内外装や設備を個別に設計します。
収容人数の目安（避難シェルター）
| 主室ユニット | 延床面積 | 主室 | 定員 | 最大 |
|---|---|---|---|---|
| A×3 | 約38㎡ | 19.5㎡ | 20人 | 30人 |
| A×4 | 約46㎡ | 25.7㎡ | 26人 | 38人 |
| A×5 | 約54㎡ | 31.9㎡ | 32人 | 48人 |
| A×6 | 約62㎡ | 38.1㎡ | 40人 | 60人 |
※ 主室ユニット（A）＋前室ユニット（定員4人）＋端部・ドアユニットで構成した場合の目安。最大人数は2段ベッド・収納ベンチ等の標準仕様を含みます。敷地条件により入口を2方向に設けるなどの応用も可能です。
カスタマイズできる項目
- 規模・配置奥行き方向の拡張、横並び、積み重ね。半地下型（築山タイプ）にも対応。
- 内装・外装断熱、吸音・遮音、家具・ベッド、段ボール家具。外装は塗装・金属パネル・タイル・外断熱・庇など。
- 電気・空調マルチコネクタースリーブで接続。電力引込み・発電機、照明・コンセント、換気・除湿・冷暖房・CO₂除去装置。
- 衛生設備トイレ、給排水、ガス（ボンベ対応）など個別要望に対応。
- 建具正面進入口に加え、特殊ユニットによる上部ハッチや前室の装備が可能。
※ カルバートは工場製品のため、仕様によっては事前協議と別途製作期間が必要です。
Process
導入の流れ
レスキューブは「建築物」です。ご相談から引渡しまで、建築確認申請を含めて一貫してサポートします。
ご相談・ヒアリング
目的・用途、設置場所、規模、ご予算、想定する災害をお聞きし、最適なタイプをご提案します。
MAIL / MEETING現地調査
重機・トレーラーの寄り付き、架空線などの支障物、地盤を確認。設置可否と搬入・施工方法を判断します。
SITE SURVEY基本設計・お見積り
ニーズを設計に落とし込み、概算をご提示。仕様の変更点を確認しながら正式見積へ進みます。
PLAN / ESTIMATE建築確認申請・構造計算
設置条件に応じた構造計算を行い、建築確認申請を提出。既存建物との関係も含めて手続きします。

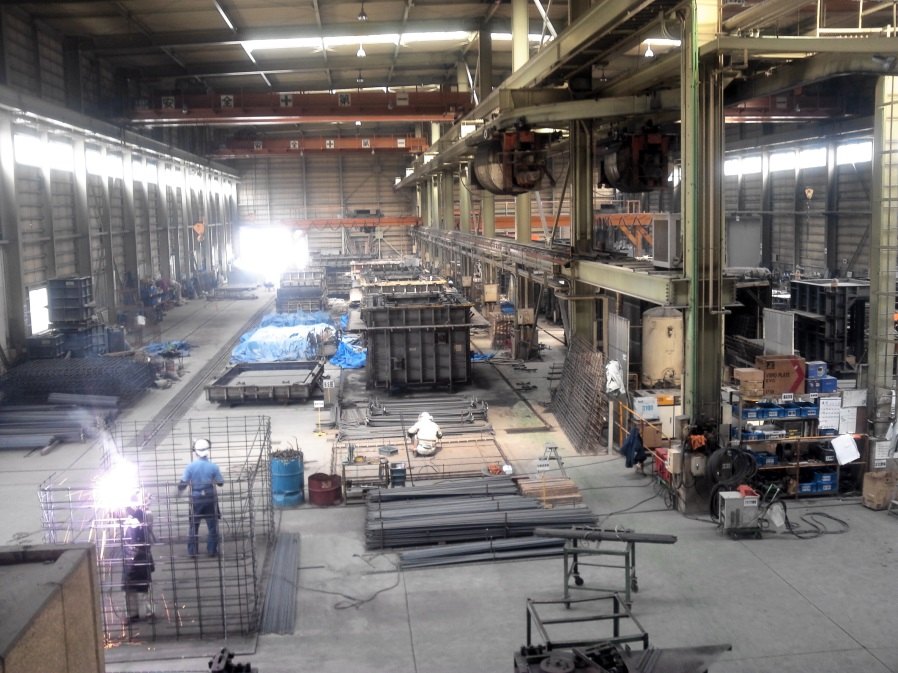

PERMIT工場製作
PC工場でユニットを製作。最短3週間が目安です。地元のPC工場と連携して製造することもできます。
3 WEEKS〜基礎工事・据付
基礎を築いた後、クレーン1台とバックホー1台でユニットを据付。据付自体は約3日が目安です。
INSTALL / 3 DAYS完成検査・引渡し
お客様立ち会いのもと完成検査を行い、メンテナンスガイドをもとに取り扱いをご説明して引渡します。
HANDOVER保守・アフターサービス
水密扉・換気・電源などの定期点検と、備蓄品の更新を含む保守管理でいつでも機能する状態を保ちます。
MAINTENANCE
Use Cases
想定される導入先
「最後の砦」として消防・警察・自治体職員や災害弱者が逃げ込める場所を、点在させる。それがレスキューブの原点です。
01
一般住宅
庭やガレージ横に設置する家族のためのシェルター兼防災倉庫。住宅の新築・建替えと合わせた計画も。
02
自治体・地域
公園などの小規模用地にも設置でき、地域の避難拠点・備蓄拠点に。景観を損ねず「狭域の安全」を担保します。
03
警察・消防
避難誘導・救助活動にあたる隊員が「もう限界だ」という時に逃げ込める、最終退避所として。
04
病院・高齢者施設
患者・入居者・スタッフの安全確保に。段差のない入口やストレッチャー対応など、施設に合わせた設計が可能です。
05
企業・BCP
従業員の一次避難所と重要物品の保管庫を兼ねる。発災後は物資の配送・保管拠点としても機能します。
History
3.11から、
かたちになるまで。
2011MAR
東日本大震災が発生
国内観測史上最大の津波により多くの命が失われる。被災地でのボランティア活動を経て、根本的な解決策として津波シェルター構想が生まれる。
2013APR–MAY

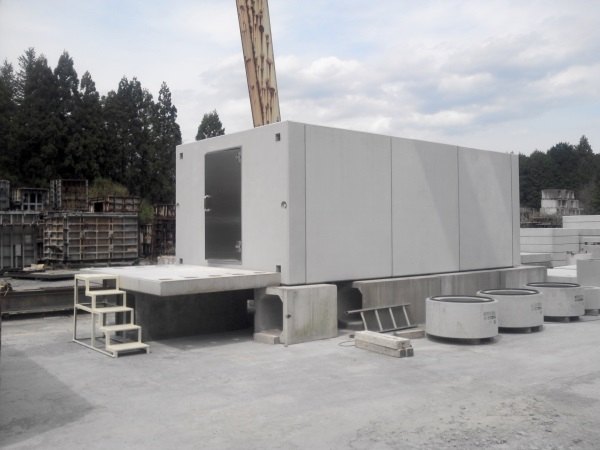

津波シェルター普及研究会 設立／黒羽工場でプロトタイプ完成
有志による開発プロジェクトが始動。栃木県のPC工場で最初の試作棟が完成し、同年10月に構造計算・生存技術の開発に目途。
2014JAN–OCT
特許・実用新案・商標を登録／名取市閖上で実験棟を公開
構造および工法で国内特許を出願（1月）。宮城県名取市閖上に実験棟を公開（7月）。特許・実用新案・商標「レスキューブ」を登録（10月）。
2015JAN–NOV
PCT国際出願／展示会出展／合同会社レスキューブ設立
国際特許（PCT）を出願（1月）。「防災産業展 in 仙台」「防災危機管理展 in 浜松」に出展。11月、直接取り扱いと販売を担う合同会社レスキューブを設立。
FAQ
よくあるご質問
Q1自宅の敷地や公園にも設置できますか？＋
レスキューブは建築物として建築確認申請を行うため、国内のほぼ全域で設置が可能です。ただし、クレーンやトレーラーなど大型車両の寄り付き、架空線などの支障物がないことが条件となります。事前の現地調査で設置可否を確認します。
Q2浮上型のシェルターと何が違いますか？＋
レスキューブは地上に固定する「潜水固定型」です。本体と基礎をホールディング基礎工法で緊結するため流されず、鉄筋コンクリート造のため漂流物の衝撃や火災にも強いのが特長です。
Q3停電時や夜間でも使えますか？＋
水密扉は手動で開閉でき、電源がなくても避難できます。照明・電源は非常用バッテリーや太陽光パネル（オプション）で確保し、換気扇は水位の上昇で自動的に閉塞する自閉式です。
Q4平常時はどのように使えますか？＋
「流されない防災倉庫」として、備蓄品や貴重品の保管、ガレージ、地域防災活動の拠点など多目的にご利用いただけます。
Q5工期はどのくらいかかりますか？＋
工場でのユニット製作は最短3週間、現場での据付はクレーン1台・バックホー1台で約3日が目安です。別途、建築確認申請や基礎工事の期間が必要です。
Q6費用はどのくらいですか？＋
ユニット数（規模）、地盤による基礎形状（杭基礎となる場合があります）、オプション設備によって変動するため、現地調査のうえ個別にお見積りします。ご相談後すぐに概算をご提示することも可能です。
Q7基礎工事は必要ですか？＋
必要です。レスキューブは工場製のPCコンクリートボックスを現地の基礎に固定する地上設置型で、「流されない」性能は基礎への定着で確保します。導入の流れの「基礎工事・据付」で、地盤条件に応じた基礎を設計します。
Q8補助金の対象になりますか？＋
自治体の津波避難施設・防災施設の整備補助や、企業のBCP・国土強靱化関連の補助が使える場合があります。制度は自治体・年度により異なるため、設置予定地の制度をお調べしたうえでご案内します。
Q9地下に埋設できますか？＋
基本は地上に固定するタイプです。地上設置は浸水・土砂・がれきに対して出入口を確保しやすく、据付も約3日と短工期です。半地下や盛土との組み合わせは個別にご相談ください。
Q10メンテナンス費用はどれくらいですか？＋
コンクリート躯体自体はメンテナンスがほとんど不要です。扉・換気・通信・ライフライン設備は年1回程度の点検を推奨しており、点検内容と費用は仕様（タイプ・オプション）に応じてお見積りします。
Contact
備えの相談は、
レスキューブへ。
設置場所の条件確認から、タイプ選び、概算のご提示まで。まずはお気軽にご相談ください。地元の設計事務所・建設会社の方からのお問い合わせも歓迎します。
